Wiring Design szimbólumok hozzáadása
A Solid Edge számos kiegészítő modullal rendelkezik. Ezek a modulok vagy beépítve elérhetőek a Solid Edge kezelőfelületén belül vagy külön programként léteznek. Amennyiben külön program érhető el az adott modulhoz akkor is minden esetben azok az adatok implementálhatóak a Solid Edge-be, így köztes formátum és adatvesztés nélkül tudunk dolgozni. Egy ilyen különálló modul a Wiring Design is. Az elektromos tervező modulok közül több is elérhető. Az adott feladatra fókuszálva tudunk választani, hogy éppen elektromos áramkört, NYÁK-ot kell-e tervezni, elektromos vezetékeket, kábelkorbácsokat kell-e tervezni, esetleg ezeket nem csak sematikusan, hanem 3D-s környezetbe is szükséges beépíteni a modellbe. Igencsak sok lehetőség a rendelkezésünkre áll.
Solid Edge Wiring Design
A Solid Edge Wiring Design egy elektromechanikai tervezőmodul, amely lehetővé teszi az elektromos áramkörök gyors és intuitív megtervezését, szimulációját és ellenőrzését már a tervezés folyamatában. Gyakorlatban ideális lehet gépek, járművek, ipari vezérlőegységek elektromos kábelezésének tervezéséhez, ahol fontos a korai hibafelismerés, a szabványos dokumentáció készítés és persze az együttműködés a MCAD szoftverekkel és mérnökökkel is. A Solid Edge Wiring Design alapból tartalmazza a Siemens által biztosított ipari szabványoknak megfelelő szimbólum és alkatrész könyvtárat is. Alapvetően telepítés során van lehetőségünk beállítani, hogy milyen kezdő adatokkal töltsük fel a tárunkat. Ezt később módosítani, akár bővíteni is lehet további szabványokkal. Fontos, hogy van lehetőségünk egyedi szimbólumokkal bővíteni a tárat. A könyvtárban szereplő alkatrészekhez tartoznak szimulációs modellek is, amelyek lehetővé teszik az áramkörök elektromos viselkedésének ellenőrzését tervezés közben. A rendszer képes integrálni külső gyártói adatbázisokból származó alkatrészeket is. Kicsit egyszerűbben fogalmazva valójában igencsak sok féle alkatrésszel lehet találkozni ezekben a könyvtárakban, mint például kapcsolók, biztosítékok, relék, szenzorok, motorok, stb.
Szimbólumok hozzáadása

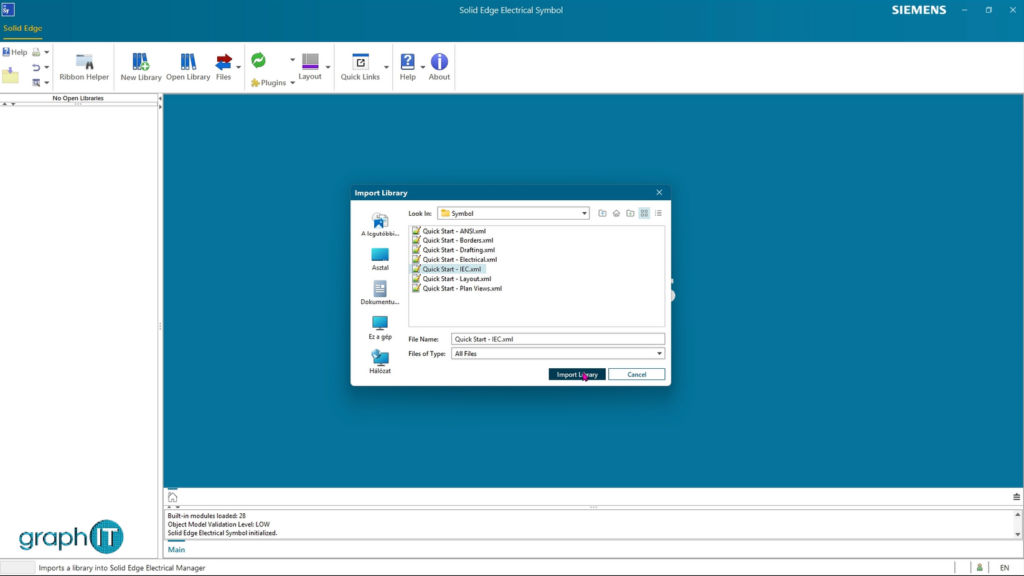

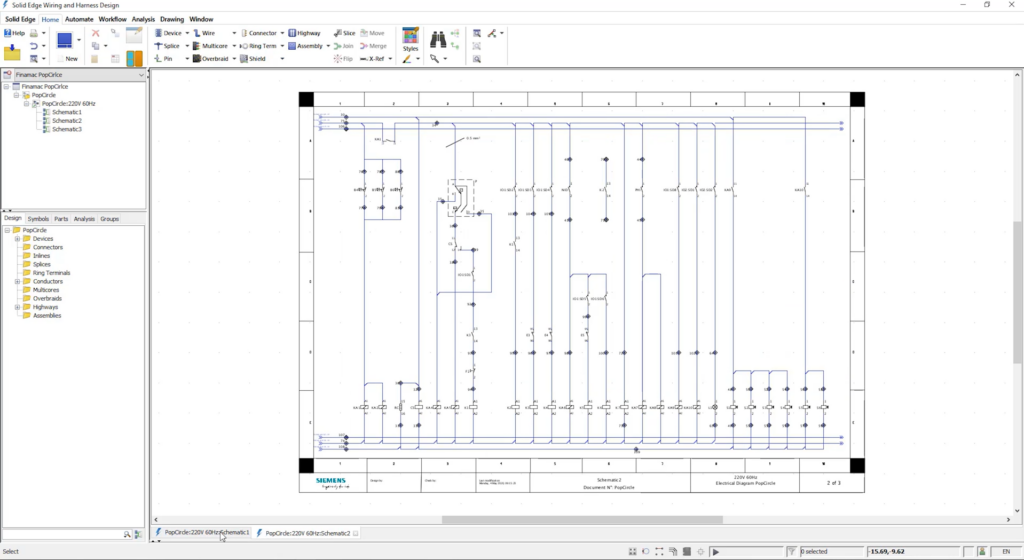

Amennyiben létrehozunk egy projektet és szeretnénk szimbólumokat is hozzáadni a Design-hoz, akkor elengedhetetlen, hogy a fent látható módom látszódjanak a telepített/beállított szimbólumok. Ezt vagy a telepítésnél kell beállítani, hogy legyen egy Quick Start könyvtár alapból vagy később van lehetőségem ezt külön hozzáadni. Alapvetően a Solid Edge Wiring and Harness Design telepítési könyvtárában igencsak sok alkalmazást találunk. Nagyjából igencsak sok .exe megérdemelne egy külön oldalt, hogy mi mire való. Ezeknek a leírása mind-mind megtalálható a telepítési útmutatóban. Pontosan ezért most csak az ElectricalSymbol.exe-t nézzük meg kicsit közelebbről. Egy külön alkalmazást láthatunk megnyitás után. Lehetőségünk van új könyvtárakat létrehozni, megnyitni meglévőket vagy esetleg importálni meglévő könyvtárakat is. A szoftver telepítési helyén megtalálhatunk többféle előre definiált könyvtárat is. Ilyen például a Quick Start – IEC is. Ezt az adott .xml fájlt szükséges importálni. Importálás után láthatjuk, hogy a SEWHD appban már a szimbólumok között megjelentek a könyvtárnak megfelelő sorok, így már ezeket bátran használhatjuk a projektünkben.
