Csővezetékek tervezése Designcenterrel (NX)

Becsült olvasási idő: 7 perc

Ebben a cikkben bemutatjuk a csővezetékek, csőrendszerek Designcenter (NX) szoftverrel történő tervezésének legfontosabb lépésein. Megnézzük, hogyan hozzunk létre 2D-s rajzokat, hogyan adjunk hozzá berendezéseket (szivattyúkat, szelepeket), hogyan definiáljunk a kapcsolatokat, végül hogyan vezessük át tervünket egy 3D-s elrendezésbe.

Akár a hajóipari, nehézgép-, közmű- vagy más iparágban dolgozunk, látni fogjuk, mennyire egyszerű és rugalmas lehet a modern csővezetékrendszerek tervezése.

Mi az a Routed System Designer?

A Routed System Designer hatékony eszközöket biztosít vezeték- és csőhálózatok létrehozásához. Egyszerűen definiálhatjuk a nyomvonalakat, helyezhetjük el a berendezéseket és alkatrészeket, ezzel is egyszerűsítve a tervezési folyamatot. A szoftver lehetővé teszi az összetett csőrendszerek gyors elrendezését, miközben szigorú kontroll alatt tartja a csatlakozási pontokat és az áramlási irányt. A Routed System Designer segítségével átláthatjuk, hogyan illeszkedik az egyes szakasz a nagyobb csőrendszerbe, ami a pontosságot és a hatékonyságot támogatja a tervezés elejétől a végéig.

Ez az alkalmazás bármely projekt esetén elérhetővé teszi a csőrendszer tervezését, függetlenül annak nagyságától vagy összetettségétől. A folyamat minden aspektusát kezelhetjük, a kezdeti tervezéstől a végleges összeállításig, biztosítva, hogy a rendszerünk megfeleljen az iparági szabványoknak és az üzemeltetési követelményeknek.

2D-s terveink kidolgozása a Diagramming segítségével

A Diagramming modul lehetővé teszi, hogy rendszereinket áttekinthetően és hatékonyan rendezzük el 2D-s térben. Kiválasztjuk a szivattyúk, szelepek és egyéb alkatrészek szimbólumait, majd elrendezzük és összekapcsoljuk őket, hogy pontos képet kapjunk a hálózatunkról. Ezek a diagramkészítő eszközök segítenek rendszerezni az elképzeléseinket, és megtervezni a csőrendszer áramlását, mielőtt tovább lépnénk a részletesebb tervezési fázisokba.

A Diagramming segítségével rögzíthetjük a tervünk minden elemét, és biztosíthatjuk, hogy a kapcsolatok megfeleljenek a projekt követelményeinek. A Diagramming támogatja a gyors szerkesztést, és segít már a folyamat korai szakaszában ellenőrizni, hogy a csőrendszer-megoldásaink megfelelnek-e a teljesítményigényeknek.

Vezetékszakasz kiépítése

A vezetékszakasz kiépítése azt jelenti, hogy folyamatos nyomvonalat hozunk létre a vízvezeték- és csőrendszer számára, amely összeköti a berendezéseket, és eljuttatja a folyadékokat a rendszerünk egészében. Ez a lépés elengedhetetlen a hatékony szállítás, a zökkenőmentes működés és a tartós megbízhatóság biztosításához az elrendezésünkben. A szoftver lehetővé teszi olyan csővezeték-szakaszok tervezését, amelyek megfelelnek mind a műszaki, mind az üzemeltetési követelményeknek. A szakasz kiépítése során kiválasztjuk a vezetéktípusokat, meghatározzuk a nyomvonalakat, és elhelyezzük a csöveket az alkatrészek között, ezzel kialakítva és megerősítve a hálózatunk integritását.

Minden szakaszt beállíthatunk az optimális áramlás, a nyomásszabályozás és a szerkezeti tartósság érdekében, biztosítva, hogy a tervünk megfeleljen a projekt egyedi igényeinek. A folyamat rugalmas, lehetővé téve a gyors szerkesztést és a dinamikus módosításokat, amikor csak az elrendezésünk vagy a projekt igényei megváltoznak. Legyen szó biztonsági okokból történő átvezetésről, a nagyobb hatékonyság érdekében történő átméretezésről, vagy új berendezés hozzáadásáról, az intuitív eszközök azonnali visszajelzést adnak, így valós időben kísérletezhetünk és finomíthatjuk a tervünket.

A szakasz kiépítése alapvetően interaktív folyamat. Megjeleníthetjük a teljes csőhálózatunkat, könnyedén módosíthatjuk a kapcsolatokat, és gyorsan reagálhatunk a terjedelem vagy a követelmények változásaira. Ez egy rugalmasabb munkafolyamatot eredményez, és teljes kontrollt biztosít a csőrendszer-tervünk minden részlete felett.

A Reuse Library kihasználása

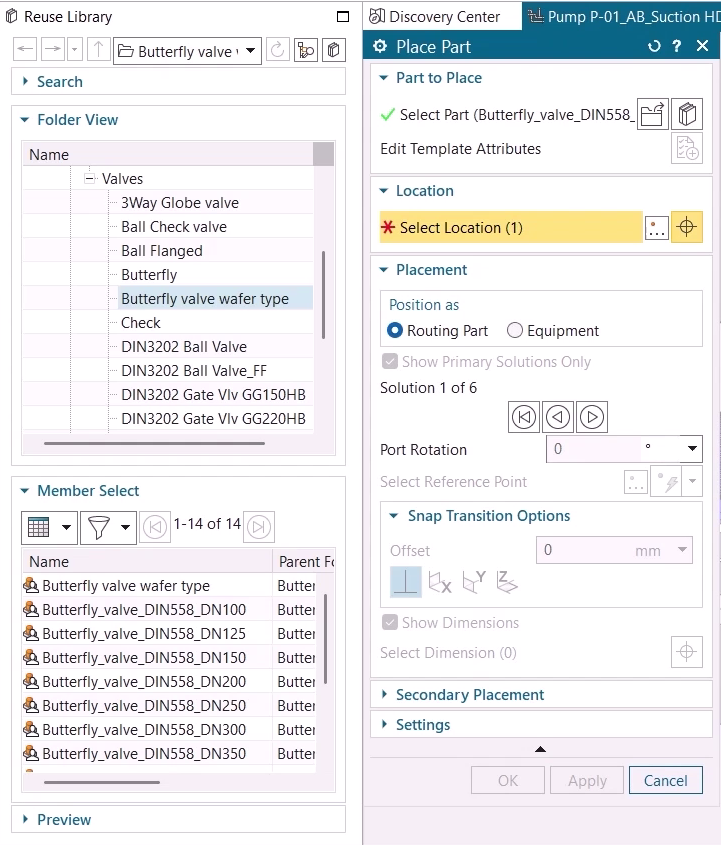

A Reuse Library hatékonyságot biztosít azáltal, hogy előre elkészített vezeték- és csőrendszer-alkatrészeket kínál: szelepeket, könyököket, szűkítőket, karimákat, stb. Kiválasztjuk a projektünk specifikációinak megfelelő alkatrészeket, és azonnal beépíthetjük őket az elrendezésünkbe. A szoftver minden esetben garantálja a helyes tájolást és csatlakozást, így könnyen megfelelhetünk az iparági előírásoknak.

A Reuse Library kihasználásával csökkenthetjük a tervezési hibákat, és felgyorsíthatjuk az összeállítási folyamatot. Ez a funkció rendezetten és következetesen tartja a vezeték- és csőrendszer-munkafolyamatainkat, támogatva a skálázhatóságot és a szabványosítást.

Egy átfogó könyvtár segítségével könnyen frissíthetjük a terveinket, amint a projektkövetelmények változnak, vagy új szabványok jelennek meg. A jóváhagyott alkatrészek központosított katalógusa nemcsak időt takarít meg az ismétlődő feladatoknál, hanem elősegíti a csapatok közötti együttműködést is, biztosítva, hogy mindenki a legfrissebb alkatrészekkel és gyakorlatokkal dolgozzon. Ez az alkalmazkodóképesség segít rugalmasnak maradni, és kiváló minőségű eredményeket elérni – még összetett vagy gyors ütemű projekteknél is.

2D diagram átalakítása 3D-s tervvé

A Routed System Designer segítségével egyetlen munkafolyamattal alakíthatjuk át 2D-s diagramjainkat részletes 3D-s modellekké. Ez lehetővé teszi a berendezések elhelyezésének, a nyomvonalaknak és a rendszerkapcsolatoknak a megjelenítését egy virtuális környezetben, segítve a lehetséges problémák azonosítását még az építkezés megkezdése előtt. A 3D-s megjelenítés segít optimalizálni az elrendezést, a helykihasználást és a hozzáférhetőséget a teljes terven belül. A Diagramming és a 3D-s terv közötti zökkenőmentes nyomon követhetőség és kereszthivatkozás biztosítja a rendszerünk következetes és pontos megjelenítését.

Ez az átalakítás segít ellenőrizni a helykihasználást, az illeszkedést és a hozzáférhetőséget a vízvezeték- és csőrendszerünk minden eleménél. Biztosíthatjuk, hogy a végleges tervünk megfeleljen a teljesítményelvárásoknak és a projektkövetelményeknek, megalapozva a sikeres telepítést és üzemeltetést.

Emellett lehetőségünk nyílik a valós körülmények és kölcsönhatások szimulálására is a vízvezeték- és csőrendszereinkben. A 3D-s környezetben ellenőrizhetjük az ütközéseket, elvégezhetjük az elrendezés felülvizsgálatát, és finomíthatjuk a vezetékelemek elhelyezését. Az anyagrendelés vagy az építkezés megkezdése előtti optimalizálás időt takarít meg, és csökkenti a költséges módosítások szükségességét. A részletes megjelenítés biztosítja, hogy a hálózatunk minden része zökkenőmentesen működjön együtt, ami hatékony és megbízható rendszer-teljesítményhez vezet.
