Megjelent az új Designcenter 2606: CAD újdonságok

Becsült olvasási idő: 5 perc

Ettől a verziótól kezdve a Siemens elhagyja az NX elnevezést és mostantól a Designcenter nevet használja. Emiatt pl.: a Siemens felhasználói oldalán a továbbiakban Designcenter-ként kell keresni az információkat. A régebbi NX verziókhoz pedig az NX név alatt lehet keresni.

Ebben a cikkben a legfontosabb újdonságokat mutatjuk be az architektúra és a CAD modul szempontjából.

Architektúra

1. Magyar nyelvű kezelőfelület: a graphIT kft már régóta rendelkezik saját fejlesztésű magyar nyelvű NX kezelőfelülettel, melyet a tőlünk vásárolt NX-hez lehetett kérni. Mostantól a Designcenter tartalmazza alapértelmezetten a magyar nyelvet. A help még nem magyar nyelvű.
Fontos kiemelni, hogy ez a fordítás nem a graphIT kft. által készült, így előfordulnak fordítási hibák. Dolgozunk azon, hogy ezeket a Siemens-el közösen kijavítsuk.

2. Designcenter alkalmazások elérése: Kikerült az eszköztár sávból az „Application” fül és egy újra gondolt, címsorban elhelyezett alkalmazáscsoport, amely megkönnyíti az alapcsomagok és a kiegészítő alkalmazások közötti navigációt. Lehetővé teszi a kedvencek beállítását, valamint a kompakt vagy részletesebb, csempés és szűrhető nézetek használatát a gyorsabb elérés érdekében.

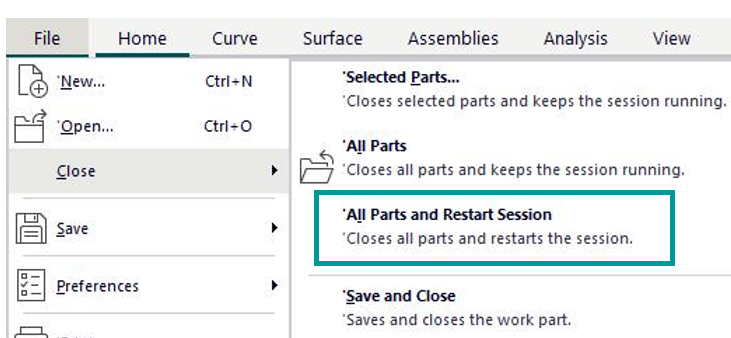

3. Minden alkatrész bezárása és munkamenet újraindítása (Close All Parts and Restart Session):
Egy új parancs a nagyméretű szerelések és adathalmazok gyors bezárásához. Úgy indítja újra az NX munkamenetet és szabadítja fel a rendszermemóriát, hogy közben nem igényli a Teamcenterbe történő ismételt bejelentkezést, miközben megőrzi a felhasználói beállításokat (például a párbeszédpanel-memóriát és az Elrendezést). A mérések szerint ez a folyamat lényegesen gyorsabb a hagyományos bezárásnál.

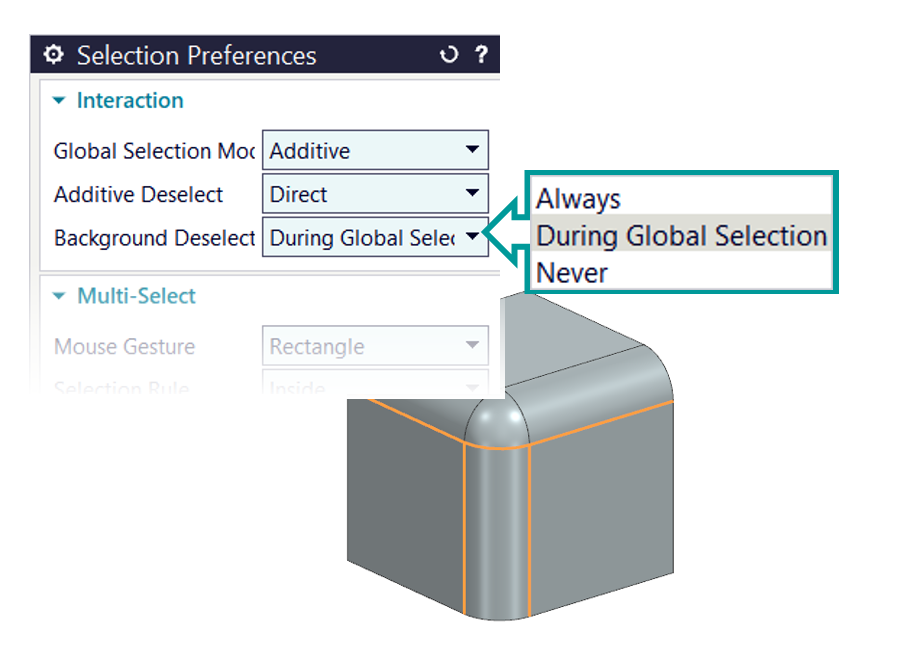

4. Kiválasztás személyre szabása (Selection personalization):
Az NX objektumkijelölési beállításainak kibővítése a Windows operációs rendszerben megszokott interakciókkal. Lehetővé teszi a kijelölések hozzáadását, a Ctrl billentyűvel történő egyedi kiválasztást, a Shift billentyűs vagy közvetlen deszelektálást, valamint a háttérre való kattintással történő kijelölés-megszüntetést a rugalmasabb és intuitívabb munkavégzés érdekében.

5. Selection fül hiánya: Az automatizált kijelölési megoldások miatt, kikerült az eszköztár alól a Selection fül. Ha az ebben lévő parancsokat kívánjuk használni, akkor készítsünk saját eszköztár elemet, ikonokat tegyünk ki, vagy a menü gombról továbbra is elérhető:

Vázlatkészítés

Az új vázlatkészítő az ügyfél visszajelzések alapján olyan új funkciókat kapott, melyek a klasszikus vázlatkészítő gondolkodásmódját alkalmazza és ötvözi az új vázlatkészítő sokkal gyorsabb rajzolást lehetővé tevő megoldásaival.

A következő változások történtek:

Állandó kapcsolatok – kvázi a régi „kényszerek” – jönnek létre az alábbiak során:
- Görbék létrehozása és szerkesztése, vonszolás (húzás), illesztés
Új felhasználói alapbeállítások (Customer Defaults):
- Kapcsolatok keresése (Find Relations)
- Állandó kapcsolatok létrehozása (Creating Persistent Relations)
- Paraméterek hozzáadása minden mérethez (Adding Expressions for all Dimensions)
- Előnézeti méretek megjelenítése görbe létrehozása közben (Display Preview Dimensions during Curve Creation)
- Kapcsolatok megjelenítése (Display Relations)
Talált kapcsolatok átalakítása állandó kapcsolatokká
A vázlatban csak a befejezéskor létező kapcsolatokat használja.
Az igazított (Horizontal/Vertical Alignment) kapcsolatok automatikusan felismerésre kerülnek és állandóként jönnek létre
A törölt talált kapcsolatok nem kerülnek újra felismerésre
A Mechanizmus mód (Mechanism Mode) eltávolításra került

Modellezés

1. Sew és Combine parancs: Amikor sok apró sheet body van a modellben, melyek érintkeznek és ezeket össze kell fűzni a két parancs egyikével, akkor a „Connected Sheet Bodies” kiválasztási opcióval gyorsan megoldható minden csatlakozó test kijelölése. Ez most jelentősen gyorsult.

2. Simplify Curve: Összetett spline görbéket tudunk felbontani ívekre és egyenesekre. A parancs most teljesen újra lett írva, így illeszkedik a jelenlegi felületbe.

3. Swept parancs: A Swept parancs eddig nem rendelkezett a csatlakozó felületekhez folytonossági beállítással. Mostantól erre van lehetőség: G0,G1,G2 csatlakozással.

Összeállítás

1. Kényszerek megjelenítése: Egy kényszer kiválasztásakor csak a kapcsolódó komponensek maradnak kiemelve, a többi átlátszóvá válik, ezzel is segítve a nagy összeállításokban az átláthatóságot

2. Duplicate component: Gyors komponens többszörözést tesz lehetővé a kényszerezéssel együtt, felhasználva a kiinduló komponens kényszereit és csatlakozó geometriáit.
