Együttműködés villamos tervezőszoftverrel

Alapvetően a bejegyzés lényege az lenne, hogy tegyük rendbe, hogy milyen elektromos tervező modulokat tudtok elérni és mi mire való nagy vonalakban. Részletes információért elérhetőségeink egyikén tudunk további információt adni. Abban biztosak lehetünk, hogy a Solid Edge segít leküzdeni az elektromechanikai tervezési kihívásokat dedikált villamos tervezési megoldásokkal. Lehetővé teszi a valódi közös tervezést a villamos és a gépészeti területeken. Nézzük meg hogyan.

Modellezz 3D-ben

A Solid Edge villamos tervezési megoldásai lehetővé teszik:

• Elektromos rendszerek tervezése és szimulációja, az egyszerű áramköröktől a komplex kábelkötegekig
• Vezetékek elvezetése és alkatrészek elhelyezése 3D összeszerelési modellekben
• 2D ipari vezérlőpanel-elrendezések elkészítése
• Elemezze modelljeit a megfelelő vezeték hosszak és kábelköteg-kialakítások kiszámításához
• Virtuális szimulációval biztosíthatja az áramkörök specifikációnak megfelelő működését fizikai prototípus nélkül
• Interaktív együttműködés az ECAD és MCAD tartományok között – TC Share segítségével akár globálisan
• Tervének elektromos részleteinek vizualizálása 3D-s környezetben
• Teljesen integrált NYÁK elrendezés és mechanikai tervezési környezetek
• Hozzáférés könyvtárakhoz és alkatrész tárakhoz
• Teamcenter adat szinkronizáció elérhető

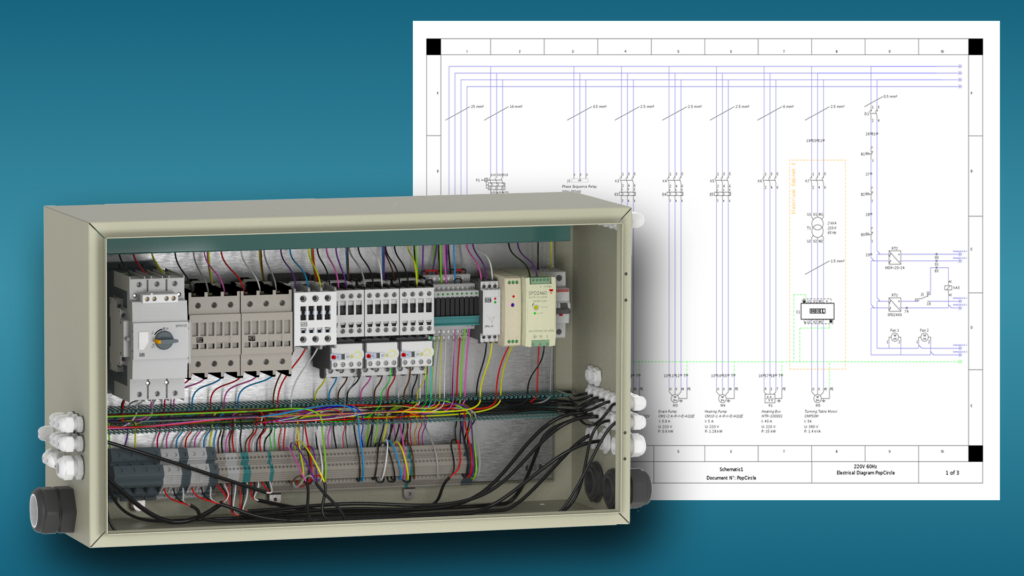

Solid Edge Wiring Design

Kezdjük a tervezés elején. A Solid Edge Wiring Design egy külön modul, ami a Solid Edge mellett egy különálló program. Tehát ez azt jelenti, hogyha nincs szükségünk MCAD-re, akkor akár külön is hozzá tudunk jutni a Solid Edge Wiring Designhoz. Mire is jó? A Solid Edge Wiring Desing egy elektromos tervezőszoftver, ami segít gyorsan és átláthatóan kapcsolási rajokat készíteni. A beépített szimulációk és ellenőrzések már a tervezés közben kiszűrik az olyan hibákat, mint a rövidzárlat, feszültségesés vagy hibás vezetékméretezés. Nagy alkatrész- és szimbólumkönyvtár segíti a pontos és szabványos tervezést. Mindezek után automatikusan generál dokumentációkat és jelentéseket a teljes rendszerről. Ezzel a modullal el tudtuk érni, hogy kapcsolási rajzot készíthessünk és innen mehetünk tovább, amennyiben szükséges.

Solid Edge Harness Design

Szintén egy külön modul, amit külön el lehet érni. Ugyanúgy egy külön álló szoftver, tehát nem feltétlen szükséges hozzá Solid Edge. Van lehetőség viszont arra, hogy a Wiring Design-al együtt kérjük ezt a csomagot és akkor a kettő már egyben lesz, össze lehet ezeket kapcsolni. Alapvetően a Solid Edge Harness Design egy olyan szoftver, amely segít kábelkorbácsok és az azokhoz tartozó szerelvények gyors és hibamentes megtervezésében. A program 2D-s grafikus környezetben működik, és automatizálja a teljes tervezéstől a gyártásig tartó folyamatot, így kevesebb idő alatt készülnek el a gyártáshoz szükséges rajzok, anyagjegyzékek és jelentések. Képes összekötni az elektromos és mechanikai tervezést egyetlen megoldásban, csökkenti a gyártási hibák esélyét és lerövidíti a gyártás előkészítési idejét. Úgy gondolom első sorban olyan cégeknek készült, amelyek saját maguk gyártják a kábelkötegeket, vagy mások által megadott tervek alapján dolgoznak. A végső eredményként képesek vagyunk közölni olyan dokumentációt elkészíteni a projektből, amit harmadik félnek át tudunk adni szabványoknak megfelelően.

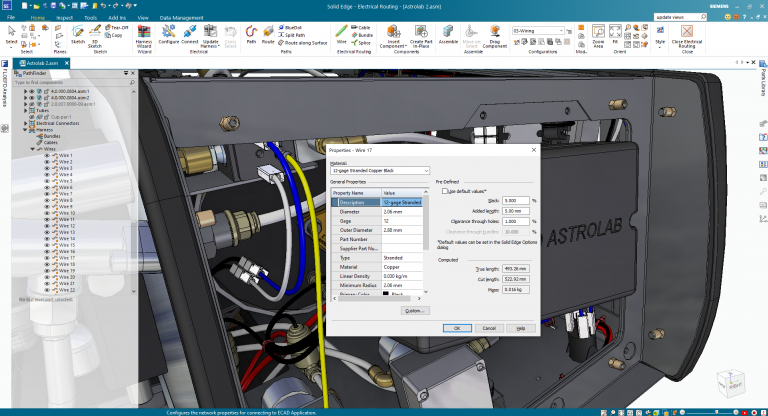

Solid Edge Electrical Routing

Amennyiben elkészült a kapcsolási rajz a Solid Edge Wiring Harness Design-al, majd ez után elkészítettük a kábelkorbácsokat is, ahol kiválasztottuk a megfelelő kábeleket és csatlakozásokat, elrendezéseket, akkor van lehetőségünk arra is, hogy ezt összekössük a Solid Edge modellekkel is. Az Electrically Routing egy Solid Edge funkció – tehát ez már nem egy különálló szoftver, hanem be van ágyazva a Solid Edge-be – amely a gépészeti összeállításokon belüli vezetékek, kábelek és kábelkötegek útvonalának megtervezésére szolgál. Segít a kábelek pontos elhelyezésében, a csatlakozások és hosszok kezelésében, valamint abban, hogy a kábelezés a mechanikai kialakítással összhangban maradjon. A célja, hogy gyorsabbá és megbízhatóbbá tegye az elektromos és mechanikai tervezés összehangolását. Egy olyan megoldásról van szó, amely főleg összetett gépek és berendezések kábelezésénél hasznos. Röviden tehát ezzel a módszerrel kötjük össze az ECAD és az MCAD-et, a sematikus ábrákat meg tudjuk mostantól jeleníteni a 3D-s modellünkben is.
