Becsült olvasási idő: 10 perc

A Tecnomatix Plant Simulation 2606 olyan fejlesztéseket tartalmaz, amelyek célja a digitális gyártás és logisztikai modellezés intuitívabbá, realisztikusabbá és hatékonyabbá tétele. A Tecnomatix portfóliójának részeként a Plant Simulation lehetővé teszi a felhasználók számára, hogy virtuális modelleket hozzanak létre a termelési rendszerekről, lehetővé téve a korai szakaszban történő optimalizálást és teljesítményelemzést a fizikai megvalósítás előtt. A legújabb verzió a 3D használhatóság javítására, az összetett modellezési feladatok egyszerűsítésére, valamint a szállítás, a robotika és az anyagáramlás realizmusának fokozására összpontosít, segítve a gyártó cégeket és vállalatokat a megalapozottabb döntések meghozatalában a gyártástervezési folyamat során.

A „3D-ben működik” érzéstől a „wow, ez a saját elrendezésem” élményig

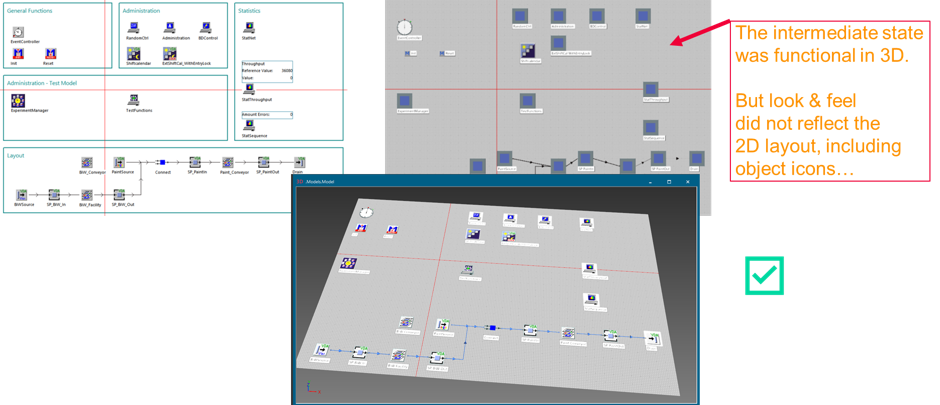

A korábbi verziók során sok felhasználó tapasztalt valami ilyesmit: a modell fut, a KPI-k helyesek, az animáció technikailag elérhető 3D-ben, mégis az összkép nem tükrözi azt az áttekinthetőséget és struktúrát, amelyhez a 2D-s elrendezésekben hozzászoktunk, beleértve az ikon alapú olvashatóságot is, amely a gyors áttekintéseket gyakran olyan hatékonnyá teszi. A Plant Simulation 2606 ezt a hiányosságot a modellek 3D-s ábrázolásának és navigálásának finomításával küszöböli ki, így a csapatok kevesebb időt töltenek a saját elrendezéseik „újratanulásával”, és több időt azok fejlesztésével. Az eredmény egy gördülékenyebb együttműködési élmény, különösen akkor, ha a modellt kommunikációs eszközként használja a tervezők, mérnökök és érdekelt felek számára, akik nem akarják dekódolni a modellt, mielőtt megvitathatnák a fejlesztéseket. A Plant Simulation 2606 teljesen kivezeti a 2D megjelenítést, és a modelleket már az első pillanattól kezdve 3D-ben lehet elkészíteni.

Vegyes munkadarab-hordozók: kevesebb programozás, több valós logika

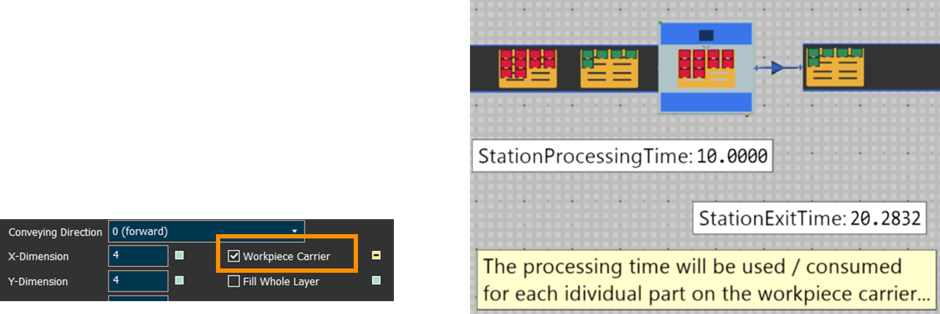

A munkadarab-hordozók a ténylegesen bennük tárolt alkatrészek alapján szabályozzák a feldolgozási időket, az összeszerelési logikát és az állomások viselkedését. A Plant Simulation 2606 ezt két gyakorlati fejlesztéssel javítja: a betöltött alkatrészek száma alapján automatikusan kiszámítja a több munkadarab-hordozós elemek teljes feldolgozási idejét (csökkentve az egyéni SimTalk programozott időbeállítások szükségességét), és támogatja a definiált összeszerelési mintákat, ahol az összeszerelési lista (BOM) alkalmazkodik a hordozón lévő alkatrésztípusokhoz. Ezek a frissítések együttesen megkönnyítik a rugalmas összeszerelő állomások konfigurálását, és egyszerűbbé, karbantarthatóbbá és kevésbé szkripteléstől függővé teszik a modelleket.

Szállítójárművek pályákon: automatikus megállás ott, ahol ez számít

A pályákon, útvonalon (nem szabadon) mozgó szállítójárművek (beleértve az AGV-szerű viselkedést is) gyakran finomvezérlést igényelnek a célállomások közelében. A valós rendszerekben nem egyszerűen „megérkezünk”, hanem pontosan lassítunk, beállunk és állunk meg, különösen akkor, ha az állomásokhoz, pufferekhez vagy szállítószalagokhoz való átadást szinkronizálni kell.

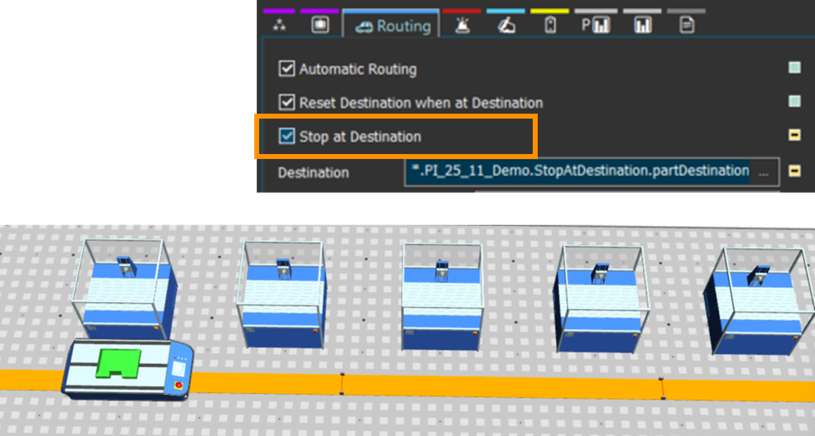

A Plant Simulation 2606 bevezeti az automatikus „megállás a célállomáson” viselkedést az útvonalakon haladó szállítójárművekhez. Ez magában foglalja a lassulás automatikus kiszámítását egy állomás előtt. Azáltal, hogy ezt a logika a standard viselkedés része lett, a modellek könnyebben konfigurálhatók és jelentősen következetesebbek lesznek a projektek között.

Realisztikusabb mozgás: ívsebesség és sima sebességátmenetek

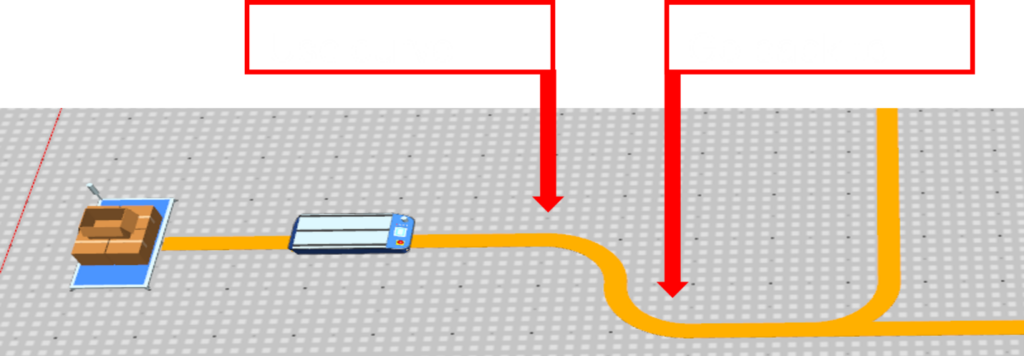

Az útvonalon, pályán való közlekedés ritkán egyenletes sebességű. Az ívek, kanyarok korlátozásokat szabnak, és a járművek jellemzően lelassulnak, mielőtt belépnének egy ívbe, majd újra gyorsulnak, miután elhagyják azt. A Plant Simulation 2606 ívsebesség-viselkedést ad hozzá a szállítójárművek (AGV-k) viselkedéséhez, beleértve az automatikus sebességváltozásokat az ívek előtt és után. Fontos, hogy ez a funkció támogatja a gyorsulási és lassulási viselkedést is, így a mozgás jobban hasonlít a valódi AGV-khez. Ez nemcsak az animáció fejlesztése, hanem az eredmények jobb értelmezését is támogatja, amikor az utazási idő és a torlódási hatások számítanak, mivel a mozgás viselkedése egy realisztikusabb dinamikus profilnak felel meg.

Átláthatóbb elemzés AGV-khez: Sankey-vizualizáció szabadon mozgó közlekedéshez

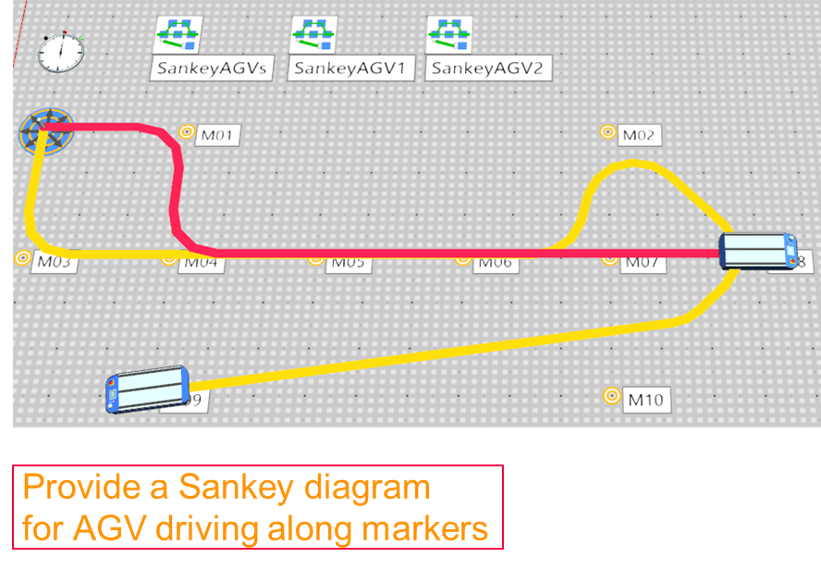

Amikor az AGV-k szabadon mozognak a gyárban, a forgalom áramlásának (és annak áramlásának) megértése az optimalizálás kulcsfontosságú részévé válik. A Plant Simulation 2606 lehetővé teszi a Sankey-diagramok (spagetti diagram) használatát a szabadon mozgó AGV-k és szállítók számára, vizuális összefoglalót nyújtva a szállítási folyamatokról, amely gyakran sokkal gyorsabban értelmezhető, mint a táblázatok. A frissítés támogatja a markereken alapuló útvonalakat és a SimTalkon keresztül hozzárendelt vezetési útvonalakat is, így könnyebben kombinálható a vizuális elemzés a modellekben már használt útvonaltervezési stratégiákkal.

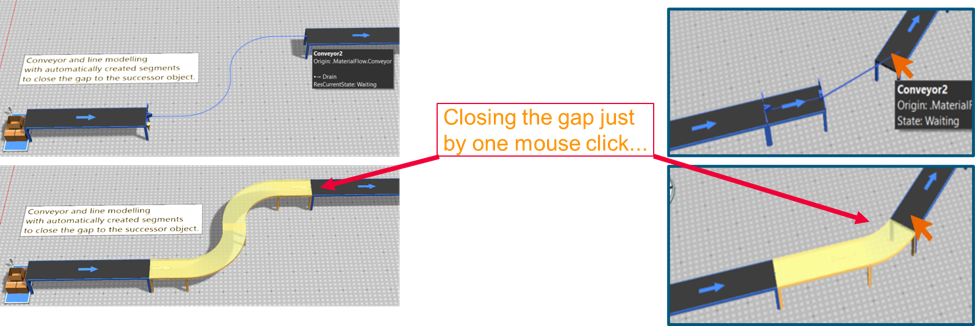

Szállítószalag- és pályamodellezés: gyorsabb elrendezéskészítés intelligensebb csatlakozásokkal

A modellépítés egyik legidőigényesebb része az elrendezés létrehozása. A Plant Simulation 2606 olyan funkciókkal javítja a szállítószalag- és pályamodellezést, amelyek célja a manuális korrekciós munka csökkentése. Javasolhat vonalköz-lezáró alakzatokat, segítve a kis rések áthidalását fárasztó geometria-szerkesztés nélkül. Ezenkívül további csatlakozási mintákat is támogat a szállítószalag rendszerek modellezésének egyszerűsítése érdekében, például a tisztább áramlási irány megjelenítését és a rugalmasabb fizikai csatlakozási mintákat, mint például a végponttól végpontig és az elejétől a végéig történő csatlakozások. A cél egyértelmű: kevesebb időt tölteni a geometriával való birkózással, és több időt a rendszer viselkedésének validálásával.

3D nézet menüszalag: jobb láthatósági vezérlők

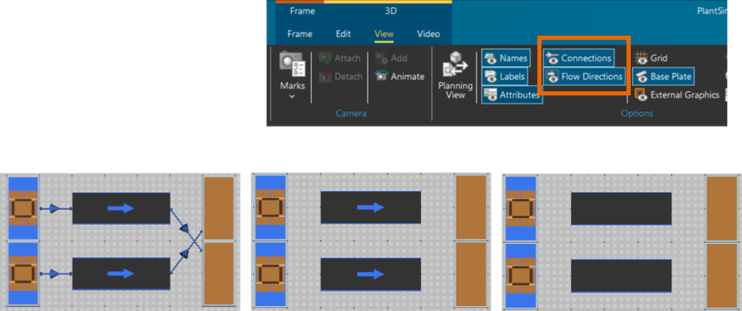

A vizualizáció csak akkor hasznos, ha gyorsan vezérelhető. A 2606-os verzióban a 3D nézet menüszalag továbbfejlesztett vizualizációs vezérlőket biztosít a csatlakozókhoz, összekötőkhöz és az anyagáramlási irányokhoz, beleértve a csatlakozók független megjelenítési/elrejtési gombjait és az anyagáramlási nyilakat a pálya és a szállítószalag objektumain. Ezáltal a modellek áttekintése áttekinthetőbbé válik: kiemelheti a folyamatban lévő elemzés szempontjából fontos elemeket anélkül, hogy a kapcsolódó átfedések zavaró tényezői lennének.

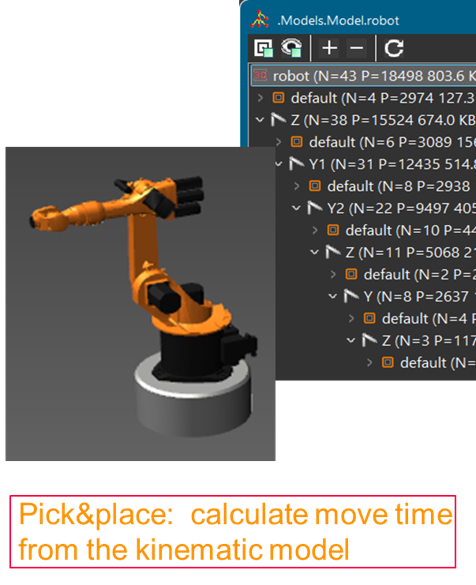

Elhelyezési robotika: kinematikán alapuló mozgási idő A robotikai modellek akkor a legértékesebbek, ha a mozgási idő a robot konfigurációját tükrözi, nem pedig a „kézzel hangolt” állandókat. A Plant Simulation 2606 támogatja az elhelyezési mozgási idő kinematikai illesztési paraméterek segítségével történő meghatározását. Ez lehetővé teszi a mozgási idő kiszámítását a robot kinematikai modelljéből a tengelymozgáshoz tartozó illesztési sebességbeállítások felhasználásával. A verzió egy széles körben használt 6 tengelyes konfigurációt (Z, Y1, Y2, X, Y, X) is támogat, amelyet számos 6 tengelyes robot implementációnál széles körben használt gyakorlatnak tekintenek.

Bármilyen szállítási irány alkatrészekhez: rugalmasság a valós elrendezésekhez

Sok valós rendszer nem tartja tökéletesen egy vonalban az alkatrészek orientációját. Az alkatrészek elforgathatók, eltolhatók, és különböző irányokban léphetnek be a gépekbe vagy pufferekbe a felfelé irányuló viselkedésüktől függően. A Plant Simulation 2606 támogatja az összes lehetséges alkatrész-orientációt a szállítószalagok, gépek, pufferek és kapcsolódó objektumok között. Ez nagyobb rugalmasságot biztosít a valósághű kezelés modellezéséhez, és csökkenti az orientáció korlátozásának szükségességét csak a reprezentáció mesterséges korlátozásainak kielégítése érdekében.

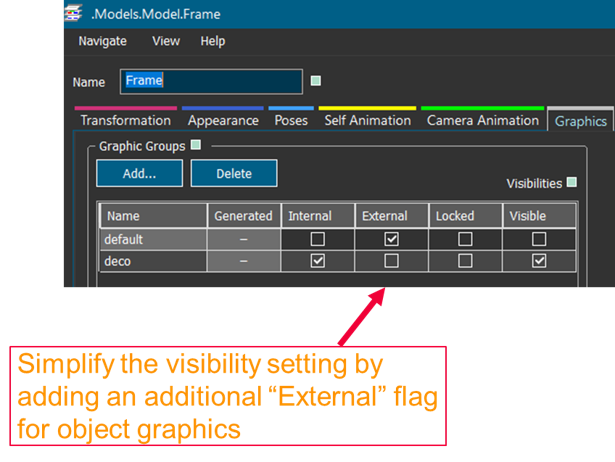

Grafikák láthatósága: egyszerűbb belső/külső vezérlés 3D-ben

Ahogy a 3D modellek gazdagabbá válnak, a láthatóság kezelése kulcsfontosságúvá válik, különösen akkor, ha Frame objektumokkal dolgozik, és különböző grafikákat szeretne megjeleníteni azon belül és kívül. A Plant Simulation 2606 leegyszerűsíti a 3D objektumok grafikáinak láthatóságát azáltal, hogy teljes körű beállítási lehetőségeket biztosít a grafikák belső és külső megjelenítéséhez. Ez megkönnyíti a modellek bemutatását és a hibakeresést, így elrejtheti a dekorációs elemeket az elemzés során, vagy csak azokat az információkat jelenítheti meg, amelyek egy adott áttekintés szempontjából fontosak.

Könyvtárkezelő fejlesztései: ügyfélkönyvtárak rendszerezése

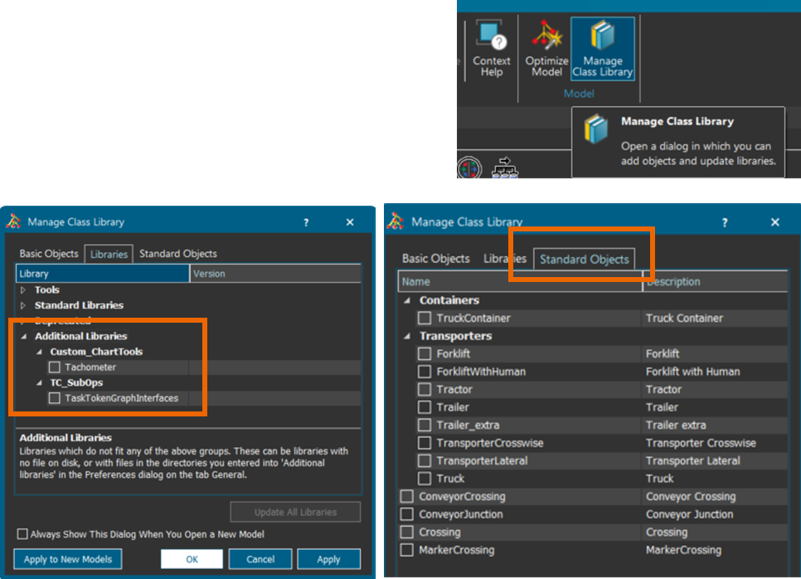

Ahogy a felhasználók újrafelhasználható könyvtárakat építenek, a struktúra elengedhetetlenné válik. A Plant Simulation 2606 továbbfejleszti a Könyvtárkezelőt egy Objektumok füllel, amely jobb szervezést támogat, beleértve az almappák támogatását az egyéni könyvtárkönyvtárakhoz. Az almappák mostantól közvetlenül a Könyvtárkezelő párbeszédpanelen jelennek meg, lehetővé téve a könyvtárak logikus csoportosítását, ahogyan azt sok felhasználó kérte. Például csoportosítás tartomány, projekt, üzem vagy érettségi szint szerint. A verzió egy új felhasználói felületet is bevezet a telepítéssel együtt szállított előre definiált objektumok betöltésére, így könnyebb felfedezni a szabványos tartalmat és egységes építőelemeket alkalmazni a csapatok között.

Forrás: Discover what’s new in Plant Simulation 2606 – Tecnomatix
