Becsült olvasási idő: 3 perc

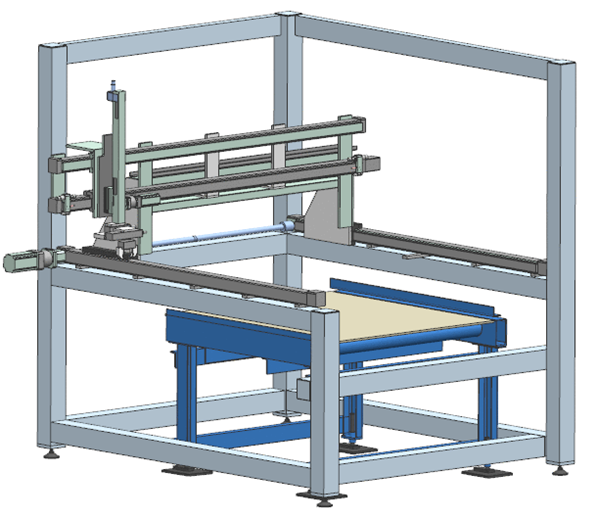

Rengeteg termék szerves része valamilyen váz vagy tartószerkezet. Az ilyen szerkezetek tervezése és gyártása során az idő tényező nagyon fontos, minél gyorsabban, minél egyszerűbben lehessen létrehozni őket. Mivel ezek a tartószerkezetek a megrendelő szempontjából nem igazán fontosak, de a gyártók szempontjából nem elhanyagolható tételek, ezért ezek létrehozásakor az a cél, hogy a legkisebb energiával készüljenek el.
A Siemens NX tartószerkezet tervező megoldása a fenti igényeknek megfelelve egyszerűsíti ezeknek a szerkezeteknek a tervezését, módosítását, illetve széles eszközkészlettel támogatják a szabványos alkatrészek alkalmazását.
Számos megoldással segítik a végtermék előgyártmányainak beszerzését, illetve azok mielőbbi gyártását. Azok a cégek, akik a tartószerkezet tervező modul használata mellett döntöttek, nagyságrendekkel lerövidítették a megrendeléstől a szállításig történő időt, egyszerűsítették munkafolyamataikat az új szabályokra épülő modellezési lehetőségekkel.

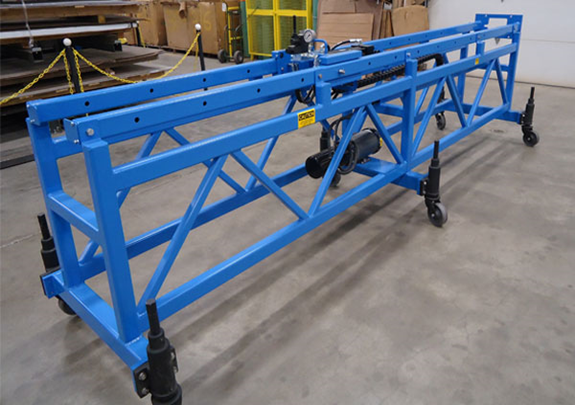

A tervező modul bármilyen ipari területen megállja a helyét, ahol különböző hegesztett váz és tartószerkezetekre van szükség. A beépített automatizmusoknak, szabványos alkatrészeknek köszönhetően a termékek tervezése során a szerkezetek készítése nem okoz többé fejtörést, problémát.

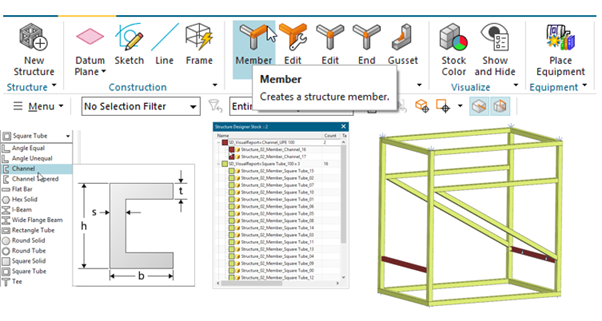

Az NX tartószerkezet tervező modulja lehetőséget ad:
- vázszerkezet drótváz alapjainak modellezésére,
- 3D-s elemek definiálására a drótvázra,
- vég csatlakozók ki- és átalakítására,
- sarok merevítések definiálására,
- végzárók és kupakok tervezésére,
- szabványos eszköztár a vázszerkezet elemeinek használatára még a talpkialakításokra is,
- gyors egyszerű átalakításra, módosításra,
- rajz és darabjegyzék készítésére a modellből.
Az NX tartószerkezet tervező modul szabványos elemtárával több, mint 3500 egyedi elemmel támogatja a tervezést, legyen szó alumínium vagy acél szerkezetek kialakításáról, ANSI vagy ISO szabványoknak megfelelően. A szabványos elemtár a különböző szerkezet keresztmetszeteken kívül külön elemtárral is rendelkezik talpelemekkel, amelyek később külön testreszabhatók. A modul nem csak elemtárral támogatja az egyéges munkafolyamatokat, hanem a tervezés során egyedileg kialakított elemek tervezéséhez is segítséget nyújt. (Például a végzárók mérettől függő lekerekítésének szabványos kialakításhoz is támogatást nyújt)
Az új NX1926-os verziót bemutató webinár során külön foglalkoztunk az új modul bemutatásával is – egyszerű tartószerkezetek felépítésével , átalakításával . Ha felkeltettük érdeklődését tekintse meg webinárunk ide vonatkozó részét vagy keressen meg elérhetőségeinken.
A webinárról egy rövid összefoglaló:
