Megjelent az NX 2024 júniusi legújabb kiadása az NX 2406. A felhasználói visszajelzések alapján fontos fejlesztéseket kapott az új NX CAM szakmodul. Az alábbiakban kiemeljük azokat az újdonságokat, amelyek segíthetnek hatékonyabbá válni.

3D adaptív nagyolómegmunkálás kezdőfuratból

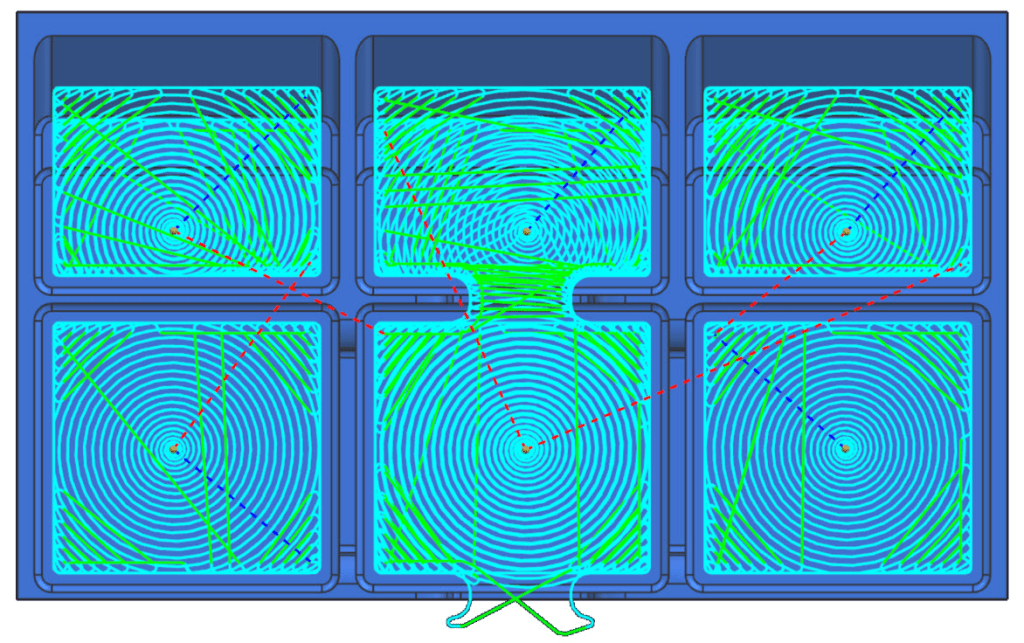

A 3D adaptív nagyolómegmunkálás (3D adaptive roughing), – az NX CAM nagysebességű megmunkálási stratégiája – most még rugalmasabb lett, lehetővé téve a programozók számára, hogy megadhassák a szerszámpálya kezdőpontját kezdőfuratból, így biztosítva a szerszám gyors és biztonságos belépését.

A kezdőfurat pont (Start Drill Point) funkcióval most már könnyedén megadhatjuk a kezdőfurat területét és a rendszer automatikusan meghatározza a pontos kezdőpontot a műveletben beállított paraméterek alapján. Kezdőfurat pontok megadása esetén most már egy zseb aljáig is elkészülhet az előfurat. Ez lehetővé teszi a szerszám számára, hogy közvetlenül a szerszámpálya szintjére süllyedjen spirális belépés nélkül, így növelve a szerszám élettartamát és csökkentve az összes megmunkálási időt.

Gyorsabb összekötőmozgások furatmegmunkálások során

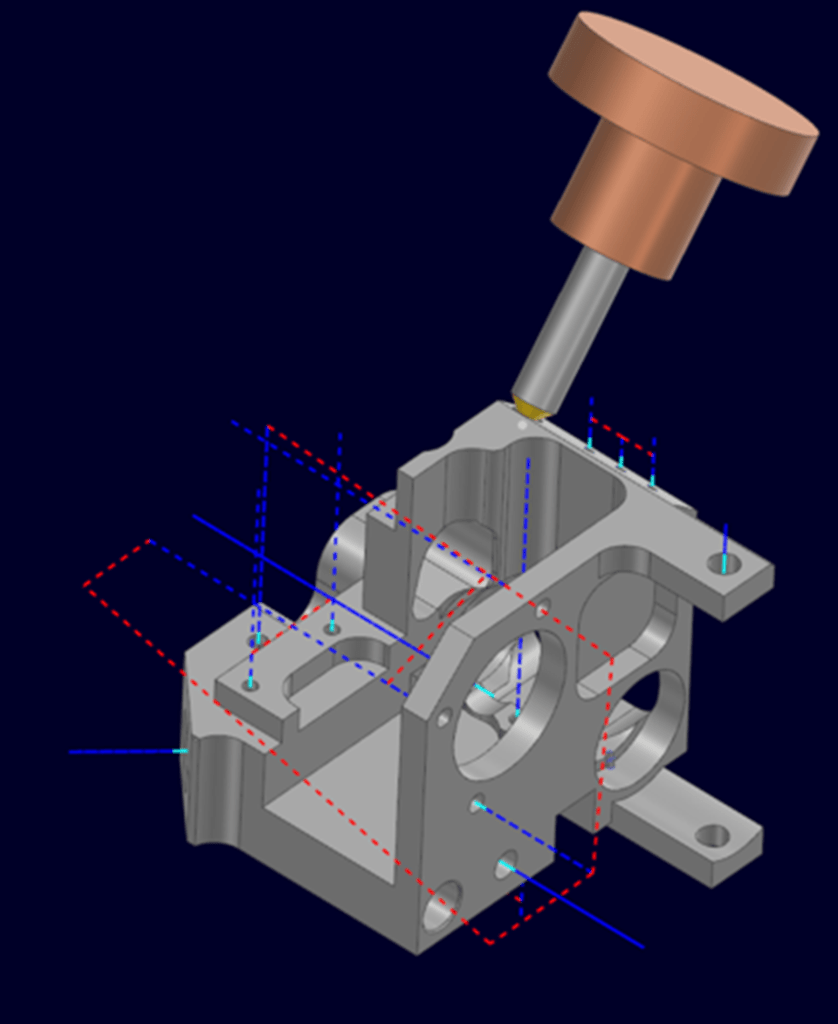

A Fúrási művelet (Hole making operation) – a fejlesztéseknek köszönhetően – jobb beállíthatóságot kínál a nem forgácsoló mozgások felett (mind a furatokon belül, mind közöttük), továbbá robusztusabb lokális kikerülés-ellenőrzést és gyorsabb szerszámpálya-számítást nyújt.

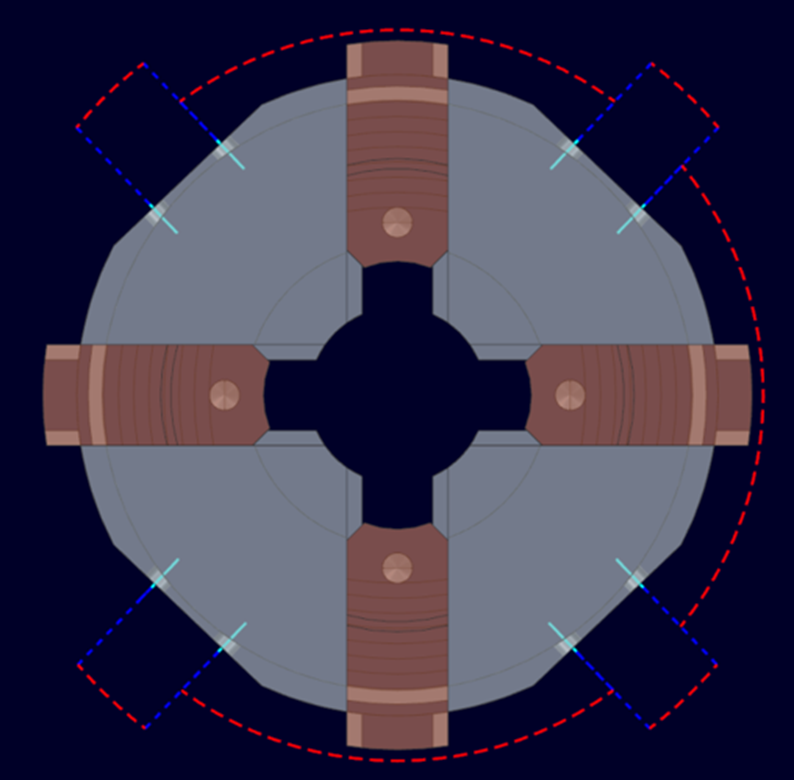

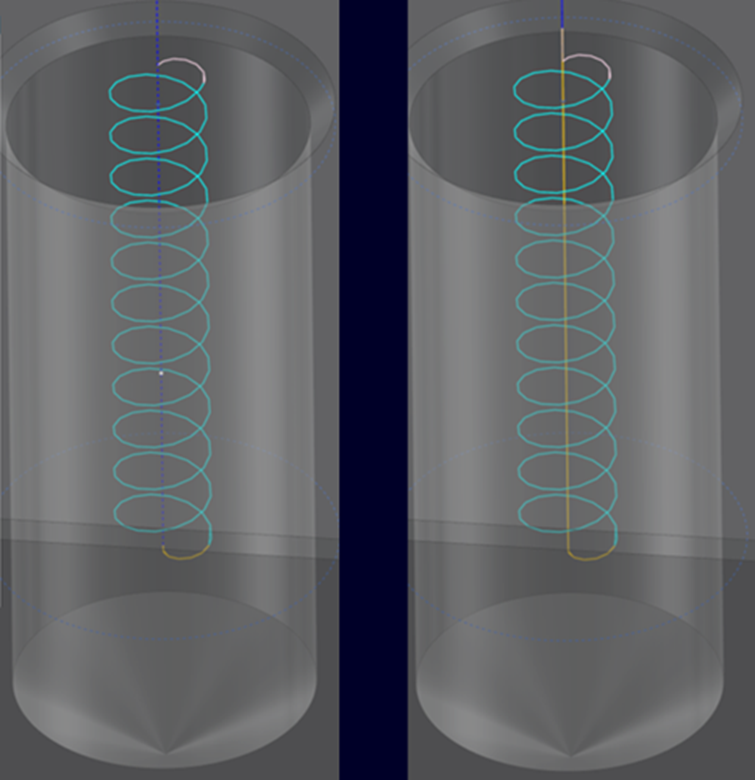

Furatmarás (Hole milling) művelet esetén, a ráállás (Engage) és leállás (Retract) beállítások használata javítja a szerszámpályák összekötését a forgácsolási szintek (Cutting levels) között, ezeken belül az új „Transfer Using Engage and Retract” beállítással helyettesíthetjük a gyorsjárati mozgást és így biztosíthatjuk a beállított előtolási sebességek közötti biztonságos átmeneteket. Furat megmunkálások esetén a relatív sík (Relative Plane) opcióval optimalizálhatjuk az összekötő mozgásokat egy zseben belüli furatok között – előnyben részesítve a biztonságot. Emellett a „Lowest Rotary” funkcióval – henger és gömb határfelület esetén – minimálisra csökkenthetjük a távolságokat a furatok és a közeli ütközési geometriák között. A forgácseltávolítás (Chip Removal) opció engedélyezésével – furatmarás (Hole milling) művelet esetén – növelhetjük a szerszám élettartamát, javíthatjuk a megmunkált felületi minőséget és biztosíthatjuk a hatékony forgácskihordást.

Az új nem-forgácsoló mozgás beállítások furatmarás (Hole Milling), csapmarás (Boss Milling), belső és külső menetmarás (Thread/Thread Boss Milling) és Horonymarás (Groove Milling) esetében a szerszámpályák nagyobb beállíthatóságát biztosítják egy megmunkált alaksajátosságon belül. Ez kedvezőbb szerszámélettartamot, forgácskihordást és alkatrészminőséget eredményez.

Hozzáférés a szerszámgyártók katalógusaihoz a „Cloud Connect Tool Manager” segítségével

A „Cloud Connect Tool Manager” – a szerszámok és forgácsolási paraméterek hatékony kezelésére szolgáló alkalmazás – jelentősen javult. Most már fejlett adatkezelést, egyszerűsített szerszámtartó létrehozást és közvetlen hozzáférést kínál egyszerre akár több szerszámgyártó katalógusaihoz is az alkalmazáson belül. Például könnyedén megadhatjuk a munkadarab alapanyagát és a kívánt forgácsolási paramétereket, majd kiválaszthatjuk a megfelelő szerszám összeállítást. Az előre definiált szerszámhoz rendelt forgácsolási paraméterek lényegesen leegyszerűsítik a CNC programozást.

A forgácsolási paraméterek mostantól közvetlenül kapcsolódnak a szerszámokhoz, lehetővé téve a megmunkálási beállítások könnyű kezelését. A „Cloud Connect Tool Manager” – amely korábban csak egyetlen megmunkálási adatkészletet támogatott szerszámonként – most képes egyszerre több adatbázist is használni a nagyobb rugalmasság elérésének érdekében. Az új előre beállított opció lehetővé teszi, hogy automatikusan előhívja a forgácsolási paramétereket olyan kritériumok alapján, mint a munkadarab alapanyaga és a forgácsolási eljárás beállításai.

A szerszámtartó létrehozási folyamata modern felületet és a forgácsolószerszámok katalógusaiból történő gyors adatimportálást használ. Az új importálási funkcióval most már beolvashatók a szerszámtartók – lehetővé téve a zökkenőmentes és intuitív importálási folyamatot –, különböző szerszámgyártók (pl.: SECO, Walter Tools) katalógusaiból.

További NX 2406 újdonságok – akár más témakörökben is – elérhetőek a Siemens oldalán (esetlegesen egy regisztráció után):

https://docs.sw.siemens.com/en-US/doc/209349590/PL20231101866122454.whatsnew/xid1851820
