Az NX szinkronmodellezés funkciói az NX1926-ban új paranccsal egészült ki: ez a Resize Hole. Az új parancs abban különbözik az eddig rendelkezésre állt Resize Face parancstól, hogy felismeri a furat típusát és ezáltal annak geometriáját. Illetve lehetőségünk van arra, hogy meg is változtassuk azt.

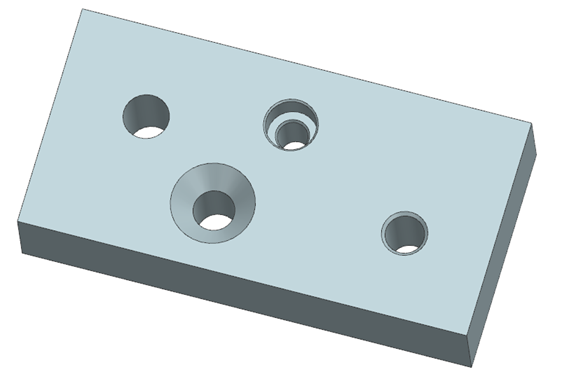

Bemutató példánkban az importált modell tartalmaz 4 különböző furatot: két egyszerű átmenő furatot, egy hengeres süllyesztett fejű csavarhoz és egy kúpos fejű csavarhoz készült süllyesztett furatot.

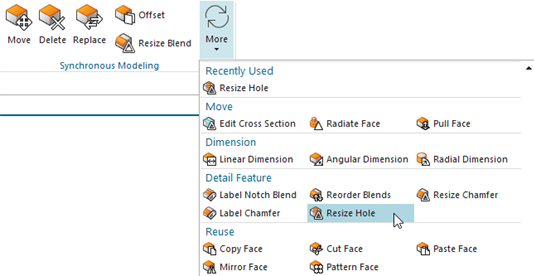

A parancs indítása után kiválasztva bármelyik furatot, az NX automatikusan felismerti a furat típusát, legyen az egyszerű, vagy csavarhoz illesztett süllyesztett furat.

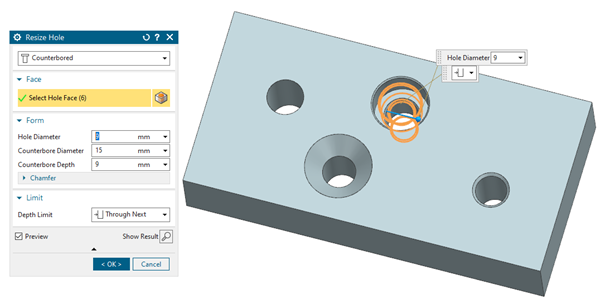

Ezután a dialógusablakban a furattípusnak megfelelő geometria megjelenik és ezt módosíthatjuk a szükséges méretre:

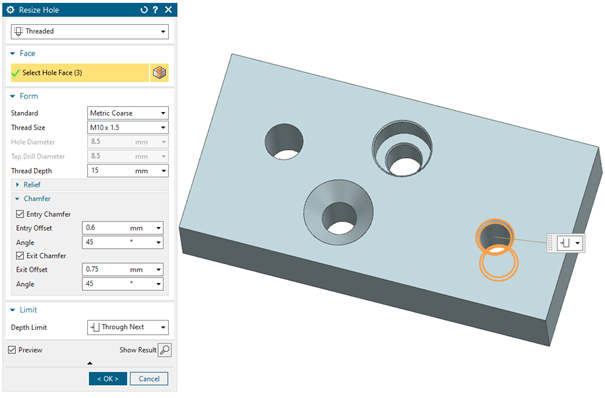

Abban az esetben, ha az automatikus felismerés nem történne meg, vagy a felismerttől eltérő furattípust kívánunk létrehozni. Lehetőségünk van a furattípus kézzel történő megadására is. Készíthetünk egyszerű furatból menetes vagy akár kúpos süllyesztett furatot is:

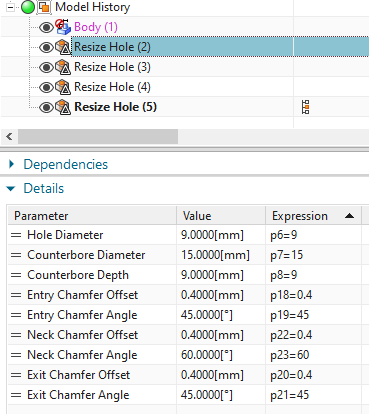

A felismert, módosított furatok adatait a modelltörténetben a Resize Hole kiválasztás utána Details fül alatt láthatjuk.

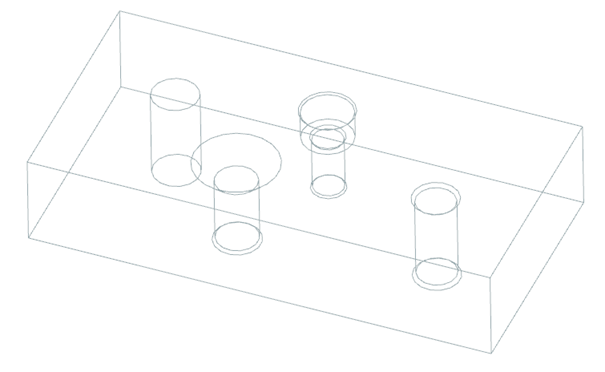

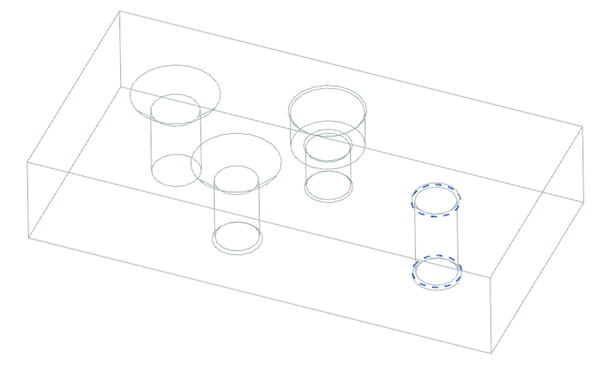

A példában látott modell a módosítások előtt és után:
